Автомобиль Skoda Octavia (Шкода Октавия)Все автомобили » Skoda Octavia (Шкода Октавия) . 2.51.2 Панель предохранителей и панель реле2.51.1. Панель предохранителей и панель релеОБЩИЕ СВЕДЕНИЯПанель предохранителей для автомобиля с рулевым управлением на левой стороне

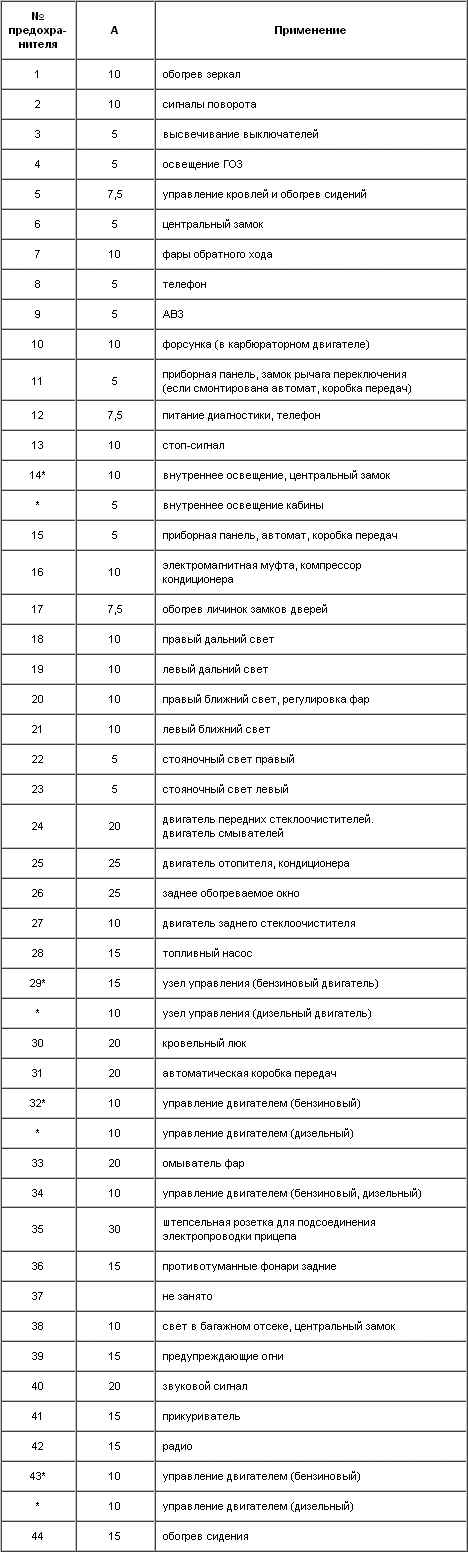

У некоторых потребителей задействованы 2 функции, поэтому используются 2 предохранителя. * Согласно оснащению автомобиля применяется один из двух вариантов. Панели реле

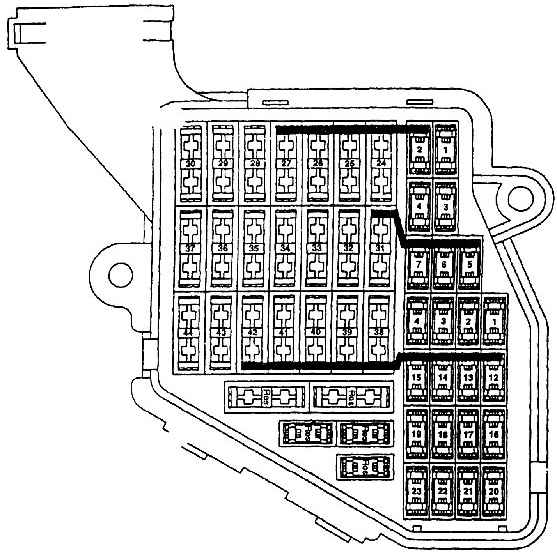

Микропанель: 1 – реле звукового сигнала; 2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней); 3 – реле переднего стеклоочистителя; 4* –реле системы ЕКР для карбюраторного двигателя; * – реле свечи накаливания в дизельных двигателях; 5 – реле главное (дизельный двигатель); 6 – не занято; А – не занято; В – обеспечение электрических опускателей окон (30 А) Добавочная панель: 1 – не занято; 2 – не занято; 3 – не занято; 4 – реле для включения отопления левого сидения; 5 – реле для включения отопления правого сидения; 6 – не занято; 7 – не занято; 8 – не занято; 9 – не занято; 10 – не занято; 11 – реле для автоматической коробки передачАG 4; 12 – реле для смывателей передних фар; 13* – реле для кондиционера; * – реле вентилятора отопления Позиции А, В, С, D, Е – не заняты. * Согласно оснащению автомобиля используется одна из двух приведенных возможностей. Панель предохранителей Размещение предохранителей в этой панели приведено на рис. Панель предохранителей для автомобиля с рулевым управлением на левой стороне. Во всех типах и версиях автомобилей не задействованы все клеммы предохранителей. При их подсоединении руководствуются спецификацией оснащения. Предохранители, используемые в панели, – двух типов. В клеммы позиций от 1 до 23 вставляются маленькие ножевые подковообразные предохранители (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые подковообразные предохранители. Цветовое обозначение предохранителей
Панель реле Панель реле в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами. Панель в основном исполнении имеет пять винтовых клемм для подвода тока. Обе панели (для автомобиля с рулевым управлением на левой стороне) представлены на рис. Панели реле. |
